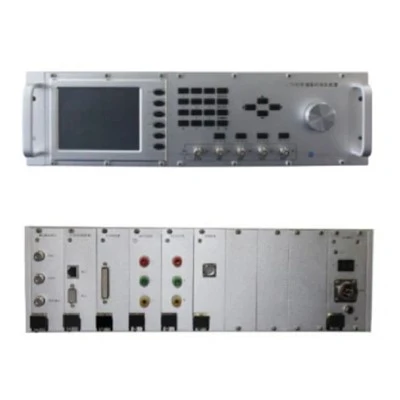

GS5600 ZeitsynchronisationServer
ProdukteEinführung
Der hochpräzise Zeitsynchronisationsserver GS5600 ist ein doppelt-redundantes Gerät, das sorgfältig mit einer modularen und standardisierten Architektur entwickelt wurde, um die Zuverlässigkeit und Wartbarkeit zu verbessern. Mit Ausnahme des Anzeigemoduls sind alle Ein- und Ausgabemodule paarweise dupliziert und dienen jeweils als Backup für das andere. Jedes Modul verfügt über eine Fehlererkennungsfunktion, um seinen eigenen Betriebsstatus zu überwachen. Wenn eine Anomalie erkannt wird, lösen die Anzeigeleuchte des Moduls und das Display an der Vorderseite-visuelle Alarme mit detaillierten Fehlerinformationen aus, begleitet von akustischen Alarmen. Inzwischen wird der Fehler über die serielle Schnittstelle gemeldet. Bediener können Fehlerprotokolle und Betriebsaufzeichnungen zur Fehlerbehebung und Analyse einsehen.
Benutzer können das Gerät frei konfigurieren, indem sie die gewünschten Ein- und Ausgangsmodule entsprechend ihren Anforderungen auswählen. Alle Module können über das Frontpanel-Display und die Tastatur überwacht, verwaltet und bedient werden. Das Gerät diszipliniert seine interne Taktquelle automatisch, wenn die externe Referenz normal ist. Bei Verlust oder Ausfall einer externen Referenz wechselt es automatisch in den Holdover-Modus. Ein manueller Betriebsmodus ist ebenfalls verfügbar.
Anwendungsgebiete
Zeitsynchronisierung für Zivilschutzsysteme, Finanz- und Bankensysteme, Transportsysteme, Energiesysteme, Rundfunksysteme, Eisenbahnsysteme usw.;
Zeitsynchronisation für Luft- und Raumfahrtsysteme;
Zeitsynchronisation von Basisstationen, Kontrollstationen, Überwachungsstationen usw.;
Am Fahrzeug-montiertes Zeitmesssystem.
Merkmale
-
Hohe Zuverlässigkeit, doppelte Redundanz, modularer und standardisierter Aufbau;
-
Es verfügt über einen integrierten Dual-GPS-BeiDuo-Empfänger und die Referenzquelle kann entweder manuell oder automatisch ausgewählt werden.;
-
Das Gerät verfügt über eine kurze Vorheizzeit, eine schnelle Satellitenerfassungsgeschwindigkeit und eine einfache Bedienung;
-
Eingebaute-hochpräzise Rubidium-Atomuhren mit zwei-Backups, die die Funktion zur Sicherung der Taktquelle unterstützen;
-
Es verfügt über Funktionen zur manuellen Uhreinstellung und Zeitzoneneinstellung.
-
Es gibt 8 Kanäle mit 10-MHz-Sinuswellensignalen aus, und die Amplitude jedes Kanals kann unabhängig eingestellt werden;
-
Es gibt 8 Kanäle mit B--Code-Signalen aus (8 AC und 8 DC), wobei die Amplitude und das Modulationsverhältnis jedes AC-Code-Kanals unabhängig angepasst werden können.
-
Es bietet NTP-Zeitsynchronisierung und fungiert als SNTP-Zeitserver;
-
Unterstützt die digitale Anpassung der Frequenzgenauigkeit;
-
Es verfügt über Alarm- und Protokollfunktionen;
-
Ausgestattet mit Fernüberwachungs- und SNMP-Zeitserververwaltungsfunktionen.;
-
Es verfügt über ein kartenartiges Gehäusedesign, unterstützt Hot-Swapping und ist einfach zu warten.
Technische Indikatoren
|
Artikel |
Eingabe/Ausgabe |
Index |
|
1 |
GPS/BeiDou II-Eingang |
Anzahl der Kanäle/physikalische Schnittstellen: 2 Kanäle/Schnittstelle vom Typ TNC; (je 1 Kanal für Beidou und GPS) Signalfrequenzen: GPS L1, BD B1; Aufnahmezeit: Weniger als oder gleich 2 Minuten; Timing-Genauigkeit: Weniger als oder gleich 50 ns (RMS). |
|
2 |
10-MHz-Frequenz-Standardsignalausgang |
Anzahl Kanäle/physikalische Schnittstellen: 8 Kanäle/BNC ; Wellenform: Sinuswelle; Ausgangsamplitude: Größer oder gleich 7 dBm; Zweite Harmonische: Kleiner oder gleich -50 dBc; Dritte Harmonische: Kleiner oder gleich -60 dBc; Streuemissionen: Weniger als oder gleich -80 dBc; Frequenzgenauigkeit: Kleiner oder gleich 5E-11 (Werkseinstellung); Kleiner oder gleich 1E-12 (BeiDou/GPS-gesperrter 24-Stunden-Durchschnitt); Kleiner oder gleich 5E-12 (lassen Sie den Betrieb 24 Stunden lang laufen, nachdem BeiDou/GPS getrennt wurde); Frequenzdriftrate: Kleiner oder gleich 3E-12/Tag; Frequenzstabilität: Kleiner oder gleich 5E-12/1s; Kleiner oder gleich 5E-12/10s; Kleiner oder gleich 2E-12/100s; Einzelseitenband-Phasenrauschen: 1 Hz Kleiner oder gleich -90 dBc/Hz; 10 Hz Kleiner oder gleich -125 dBc/Hz; 100 Hz Kleiner oder gleich -140 dBc/Hz; 1 kHz Kleiner oder gleich -150 dBc/Hz. |
|
3 |
1PPS-Signalausgang |
Anzahl Ports/physikalische Schnittstellen: 2 Ports/BNC: Ausgangspegel: Größer oder gleich 2,5 V (TTL); Impulsbreite: 30 ms ±1us; Anstiegszeit:<5ns; Jitter: < 0,1 ns (STD); Synchronisierungsgenauigkeit: Weniger als oder gleich 30 ns (RMS); Genauigkeit der Zeitmessung: Weniger als oder gleich 2 µs/24 Stunden (24 Stunden nach Trennung von BeiDou/GPS). |
|
4 |
B(AC)-Code-Signalausgang |
Anzahl Kanäle/physikalische Schnittstellen: 8 Kanäle/5-poliger Luftfahrtstecker; Ausgangsamplitude: 0,5-10Vp-p einstellbar (Mindestschritt 0,5V); Modulationsverhältnis: Einstellbar von 2:1 bis 6:1; 600 Ω Last, transformatorsymmetrischer Ausgang; Synchronisierungsgenauigkeit:<10μs (relative to a 1PPS signal) ; Ausgabestandard: Entspricht dem GB-Standard, Standard-UTC-Zeit. |
|
5 |
B(DC)-Code-Signalausgang |
Anzahl Kanäle/physikalische Schnittstellen: 8 Kanäle/5-poliger Luftfahrtstecker; Ausgangspegel: RS422; Synchronisierungsgenauigkeit:<100ns (relative to a 1PPS signal); Jitter:<3ns; Ausgabestandard: Entspricht dem GB-Standard, Standard-UTC-Zeit. |
|
6 |
Fernüberwachung |
Anzahl Kanäle/physikalische Schnittstellen: 1 Kanal/RJ45; Ausgabedatenformat: Ermöglicht die Fernsteuerung, Überwachung und Statusabfrage des Geräts. |
|
7 |
NTP-Zeitdienst |
Anzahl Kanäle/physikalische Schnittstellen: 2 Kanäle/RJ45; Protokolle: Unterstützt Standardprotokolle wie NTP V4.0 und SNTP; Timing-Genauigkeit: Weniger als oder gleich 10 ms. |
Körperlich undEUmweltPParameter
|
Gehäusegröße: Standardmäßige 1,9-Zoll-3U-Rackmontage 482,6 mm × 370 mm × 132,5 mm (Breite × Tiefe × Höhe, Toleranz ±2 mm) |
Gewicht: Weniger als oder gleich 20 kg Farbe: Standardgrau |
|
Betriebsspannung: AC220V (1 ± 5 %) 50 Hz (1 ± 5 %) |
Stromverbrauch: Weniger als oder gleich 100 W (stabiler Betrieb bei 25 Grad) |
|
Betriebstemperatur: -10 Grad -+ 50 Grad |
Lagertemperatur: -30 Grad -+70 Grad |
Paketliste
|
Artikel |
Name |
QMenge |
Bemerkung |
|
1 |
Haupteinheit |
1 |
|
|
2 |
GPS/BeiDou Dual-Frequenzantenne |
2 |
|
|
3 |
Antennenkabel |
2 |
Die Standardkonfiguration umfasst ein 30 Meter langes Φ5-Kabel |
|
4 |
Montagehalterung |
2 |
Inklusive Montage- und Befestigungsset |
|
5 |
Wechselstromkabel |
2 |
Standardkonfiguration 1,5 Meter |
|
6 |
Standard-RJ45-Netzwerkkabel |
1 |
Standardkonfiguration 3 Meter |
|
7 |
Produkt-Bedienungsanleitung |
1 |
|
